Wat een enkele schroefrotor doet in een progressieve caviteitspomp

A enkele schroefrotor is de schroeflijnvormige ascomponent die in een bijpassende stator draait om vloeibaar of halfvast materiaal door een pomp met progressieve holte te verplaatsen, of die plastic materiaal naar voren duwt en smelt in een extrudervat. De kernfunctie ervan is eenvoudig: terwijl de rotor draait, vormt de spiraalvormige groef een afgedichte holte tegen de omringende muur, en deze holte beweegt zich langs de as voort en voert materiaal met zich mee met een constante, laag-pulserende stroomsnelheid. Dit is het directe antwoord op wat het onderdeel doet, en alles hieronder legt uit hoe het werkt, waarom het slijt en hoe je er een op de juiste manier selecteert en onderhoudt.

Bij pomptoepassingen werkt de rotor samen met een stator voor excentrische excentrische pompen , een met elastomeer gevoerde huls die het afdichtingsoppervlak vormt. Bij extrusietoepassingen werkt dezelfde spiraalvormige geometrie tegen een metalen vatwand in plaats van tegen een rubberen stator. Beide systemen vertrouwen op hetzelfde onderliggende principe: een roterende spiraalgeometrie die rotatie-energie omzet in een stabiele axiale verplaatsing van materiaal.

Productoverzicht en structureel ontwerp

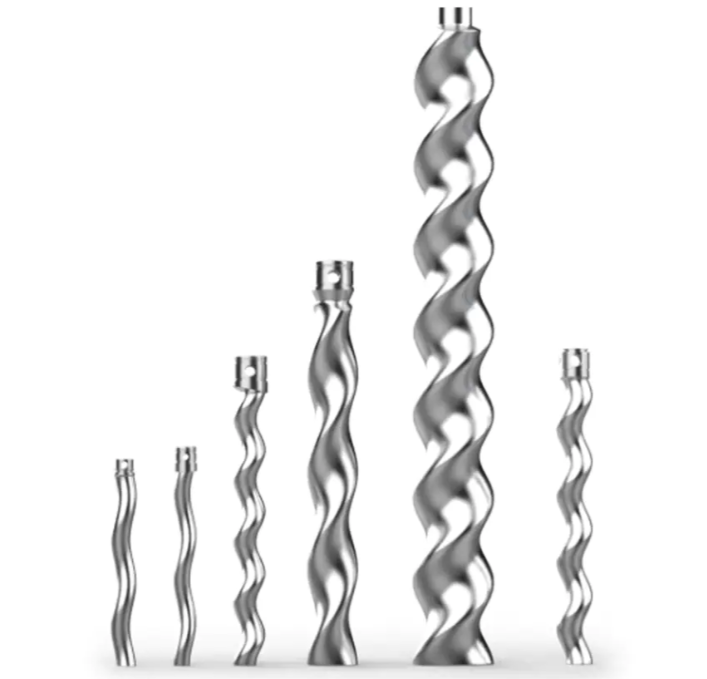

De onderstaande foto toont een reeks enkelschroefsrotoren met verschillende lengtes en steekprofielen, die illustreren hoe hetzelfde fundamentele spiraalontwerp is geschaald voor verschillende stroomcapaciteiten en toepassingsgroottes, van compacte doseereenheden tot langere rotoren die worden gebruikt bij overdrachtstaken met grotere volumes.

Elke rotor wordt gedefinieerd door een klein aantal geometrische parameters die de prestaties ervan bepalen: de buitendiameter van de spiraal, de spoed (de axiale lengte van één volledige spiraalvormige winding), de excentriciteit (de offset tussen de hartlijn van de rotor en de geometrische hartlijn) en de groefdiepte. Het onderstaande isometrische diagram geeft deze parameters weer op een vereenvoudigd rotormodel, zodat de terminologie gemakkelijker te volgen is bij het lezen van een technische tekening of een catalogus met reserveonderdelen.

Het begrijpen van deze parameters is van belang omdat het veranderen van een van deze parameters de stromingseigenschappen, het afschuifprofiel en het slijtagepatroon van de rotor verschuift. Een kortere spoed met een kleinere groefdiepte is meestal geschikt voor taken met hogere druk en lagere stroom, terwijl een langere spoed met een diepere groef een zachtere behandeling van afschuifgevoelige materialen zoals voedselproducten bevordert. Dit is waarom Symptomen van een enkele schroefrotor van voortijdige slijtage zijn vaak terug te voeren op een discrepantie tussen de oorspronkelijke geometrie en een gewijzigde bedrijfstoestand, en niet zozeer op een defect in het onderdeel zelf.

Hoe rotorslijtage zich tijdens het gebruik ontwikkelt

In een plastic extruder duwt de enkele schroefrotor het ruwe materiaal naar voren en genereert warmte door wrijving wanneer het materiaal door de opening tussen de spiraalvormige groef en de binnenwand van het vat gaat. Terwijl de schroef draait, oefent hij schuifkracht en druk uit op het materiaal, waardoor het geleidelijk zachter wordt en gelijkmatig wordt gemengd voordat het naar de matrijs wordt geduwd en in de uiteindelijke vorm wordt geëxtrudeerd. De schroefsnelheid, de cilindertemperatuur en de systeemdruk hebben allemaal rechtstreeks invloed op hoe efficiënt dit proces verloopt, en ze hebben evenzeer invloed op hoe snel het rotoroppervlak slijt.

In een werkomgeving met hoge temperaturen wordt slijtage aan de rotor doorgaans veroorzaakt door vier overlappende bronnen. Ten eerste verzacht een hogere temperatuur het rotormateriaal zelf, waardoor de wrijving tegen de cilinderwand toeneemt en thermische slijtage ontstaat. Ten tweede veroorzaakt de relatieve beweging tussen de rotor en de loop, het materiaal en andere contactoppervlakken tijdens rotatie in de loop van de tijd gewone mechanische slijtage. Ten derde kunnen onzuiverheden zoals additieven of restvocht in het verwerkte materiaal het rotoroppervlak aantasten en de afbraak versnellen. Ten vierde beïnvloeden de geometrie, de materiaalkeuze en de fabricageprecisie van de rotor zelf hoe bestendig hij vanaf het begin is tegen al het bovenstaande.

Het horizontale staafdiagram hieronder geeft een algemene, illustratieve vergelijking van hoe sterk elk van deze vier factoren doorgaans bijdraagt aan de algehele rotorslijtage bij langdurig gebruik bij hoge temperaturen. Het is eerder bedoeld als een conceptuele leidraad dan als een gemeten statistiek van een enkele installatie, aangezien de werkelijke slijtageverhoudingen variëren afhankelijk van het materiaal, de snelheid en de onderhoudsgeschiedenis. Toch is de relatieve ordening consistent met algemene praktijkervaring: thermische en mechanische slijtage hebben de neiging te domineren, terwijl corrosieve en ontwerpgerelateerde factoren eerder een bijdragende dan een primaire oorzaak vormen. Door te herkennen welke factor het meest actief is in een bepaald systeem, kan worden bepaald of de prioriteitsoplossing een coatingupgrade, een verbetering van de koeling of een herziening van de geometrie is.

Materiaalkeuze en slijtvaste coatings

Het beheersen van de slijtage van een enkele schroefrotor begint bij de materiaalkeuze. Bestand tegen hoge temperaturen, slijtvast en corrosiebestendig gelegeerd staal of speciale legeringen zijn het standaard uitgangspunt voor rotoren die naar verwachting continu zullen draaien onder veeleisende omstandigheden. Naast bulkmateriaal speelt oppervlaktebehandeling een even belangrijke rol bij het verlengen van de levensduur.

Oppervlaktecoatings

Het aanbrengen van slijtvaste coatings zoals wolfraamcarbide of siliciumnitride op het rotoroppervlak verhoogt de oppervlaktehardheid en verbetert de weerstand tegen zowel mechanische als thermische slijtage, wat vooral waardevol is in extrusielijnen met continu gebruik.

Geometrie-optimalisatie

Het optimaliseren van geometrische parameters zoals helixhoek, spoed en groefdiepte vermindert de tijd dat materiaal in contact blijft met het rotoroppervlak en verlaagt de schuifkracht op elk afzonderlijk punt, wat op zijn beurt de plaatselijke slijtageconcentratie vermindert.

Verbetering van het koelsysteem

Het versterken van het koelsysteem zorgt ervoor dat de rotor en de loop effectief worden gekoeld tijdens gebruik bij hoge temperaturen, waardoor de werktemperatuur binnen een stabiel bereik blijft en de thermische slijtage op de lange termijn wordt verminderd.

Het onderstaande radardiagram vergelijkt vier rotorontwerpbenaderingen over vijf prestatiedimensies op relatieve schaal, en biedt een conceptueel raamwerk voor het evalueren accessoires voor schroefpompen en opties voor rotorupgrades in plaats van een rapport over een enkel getest product. Hieruit blijkt dat een gecoate, voor geometrie geoptimaliseerde rotor over het algemeen hoger scoort op het gebied van slijtvastheid en levensduur, terwijl een standaard ongecoate rotor een redelijke keuze blijft voor lichtere of intermitterende toepassingen. Door de vijf assen samen te bekijken, in plaats van elk afzonderlijk punt afzonderlijk, ontstaat het duidelijkste beeld van waar een bepaald ontwerp het ene voordeel voor het andere inruilt. Dit soort vergelijking is het nuttigst in het begin van een specificatieproces, voordat de rotor- en statorkoppeling voor een bepaalde taak definitief is gemaakt.

Industrietoepassingen van rotoren met enkele schroef

Enkelschroefsrotoren en de daaromheen gebouwde pompen worden in een breed scala van industrieën gebruikt omdat het onderliggende spiraalvormige verplaatsingsprincipe een breed spectrum aan viscositeiten en materiaalsoorten aankan met relatief lage afschuiving in vergelijking met andere pomptechnologieën. EEN verticale schroefpomp Er wordt vaak gekozen voor configuraties waar de vloerruimte beperkt is of waar zwaartekracht het laden vereenvoudigt, terwijl horizontale configuraties gebruikelijk blijven in continue proceslijnen.

• Milieuwaterzuiveringsinstallaties gebruiken schroefpompsystemen om slib en behandeld water betrouwbaar en met lage pulsatie te verplaatsen
• A rioolvijzelpomp configuratie verwerkt gemeentelijk en industrieel afvalwater dat vaste stoffen bevat, zonder overmatige verstopping
• A slibschroefpomp wordt gewoonlijk gespecificeerd voor de overdracht van ontwaterd of ingedikt slib in behandelingsfaciliteiten
• A voedsel schroef pomp variant, gebouwd met materialen en afwerkingen van voedingskwaliteit, brengt viskeuze of deeltjeshoudende voedselproducten voorzichtig over
• Processen in de chemische, papier- en pulp-, petrochemische en energiesector vertrouwen op hetzelfde rotor- en statorprincipe voor consistente dosering en overdracht

Als een fabrikant van schroefpompen beide compleet leveren pompen met enkele schroef en individueel reserveonderdelen voor excentrische excentrische pompen Het afstemmen van rotormateriaal en coating op de specifieke industrie is een routineonderdeel van het specificatieproces, aangezien een rotor die geschikt is voor schurend slib niet automatisch de juiste keuze is voor overdracht van voedselkwaliteit.

Deze illustratie weerspiegelt een algemeen patroon dat in de procesindustrieën wordt waargenomen: toepassingen waarbij schurende vaste stoffen betrokken zijn, zoals de overdracht van slib en chemische of petrochemische belasting, stellen grotere eisen aan de slijtvastheid van de rotor dan zachtere toepassingen zoals de overdracht van voedselproducten of de behandeling van schoon water. Dit is precies de reden waarom de selectie van rotormateriaal en coating altijd moet worden afgestemd op de specifieke toepassing en niet moet worden behandeld als een one-size-fits-all beslissing, en waarom overleg met de pompleverancier tijdens de specificatie de neiging heeft om voortijdige slijtageproblemen achteraf te voorkomen.

Bedrijfspraktijken die de levensduur van de rotor verlengen

Naast materiaal- en coatingkeuzes heeft de dagelijkse bedieningsdiscipline een meetbaar effect op de levensduur van een enkele schroefrotor. De volgende praktijken worden binnen de extrusiepomp- en extrusie-industrie algemeen erkend als effectieve manieren om de voortgang van slijtage te vertragen.

1. Bedien de extruder of pomp strikt volgens de voorgeschreven procedures, waarbij overbelasting en frequente, onnodige start-stop-cycli worden vermeden
2. Plan regelmatige onderhoudscontroles om de slijtage van rotor, cilinder of stator te beoordelen en ernstig versleten onderdelen te vervangen voordat deze de kwaliteit verderop in de fabriek beïnvloeden
3. Reinig de rotor en zijn behuizing regelmatig om aangehechte onzuiverheden en resten te verwijderen die anders corrosieve slijtage zouden kunnen versnellen
4. Breng geschikte smering aan op het contactoppervlak tussen rotor en behuizing om wrijvingsslijtage te verminderen
5. Handhaaf een consistente kwaliteit van de grondstoffen, vermijd grondstoffen met overmatige onzuiverheden of een ongelijkmatige deeltjesgrootte die de slijtage door schuren vergroten
6. Controleer nauwkeurig het verwarmings- en koelsysteem om buitensporige temperatuurschommelingen te voorkomen die het rotormateriaal belasten

Het onderstaande lijndiagram illustreert in algemene termen hoe consistente onderhoudspraktijken de cumulatieve rotorslijtage over een langere bedrijfsperiode kunnen beïnvloeden, vergeleken met minimaal of onregelmatig onderhoud. Het wordt gepresenteerd als een conceptuele trend in plaats van gemeten gegevens van een specifieke eenheid, omdat de werkelijke slijtagecurven sterk afhankelijk zijn van de abrasiviteit van het materiaal, de temperatuurregeling en de inschakelduur. Toch weerspiegelt de steeds groter wordende kloof tussen de twee lijnen in de loop van de tijd een patroon dat vaak in de sector wordt gerapporteerd: de verschillen in vroege slijtage zijn klein, maar worden aanzienlijk groter naarmate een slecht onderhouden rotor langer continu in bedrijf blijft. Dit is een van de duidelijkste argumenten om een ​​routine-inspectieschema op te nemen in elk pomp- of extrusieonderhoudsplan, in plaats van pas te reageren nadat er een storing is opgetreden. Faciliteiten die slijtagetrends in de loop van de tijd volgen, zijn over het algemeen beter gepositioneerd om rotorvervanging proactief te plannen in plaats van ongeplande stilstand te ervaren.

Over Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. is gevestigd op Xintai Road nr. 36, Jingjiang Economic and Technological Development Zone, provincie Jiangsu. Het bedrijf houdt zich bezig met de productie, verkoop en after-sales service van enkelschroefpompen en reserveonderdelen voor enkelschroefpompen, met een technisch team met ervaring in het ontwerp, de productie en de inspectie van complete schroefpompsets.

Meijia-pompproducten met enkele schroef beschikken over een compleet structureel assortiment, diverse configuratieopties en volledige specificaties die geschikt zijn voor op duurzaamheid gerichte toepassingen. Ze worden gebruikt in de waterzuivering, de chemische verwerking, de papier- en pulpsector, de voedingsmiddelen- en farmaceutische sector, de petrochemische sector en de energiesector. Als een fabrikant van schroefpompen Meijia Pump Industry levert ook universele accessoires die compatibel zijn met een breed scala aan enkelschroefspompsystemen, ondersteund door productiecapaciteit en technische ervaring bedoeld om stabiele prestaties voor zijn producten te bieden.

Het after-sales servicecentrum van het bedrijf heeft een team van ingenieurs beschikbaar om klanten te ondersteunen met technische follow-up na de installatie. Uit een langetermijnvergelijking tussen verschillende omgevingen en werkomstandigheden blijkt dat gebruikers van Meijia-pompproducten met enkele schroef jaar na jaar betrouwbaar blijven werken. Jingjiang Meijia Pump Industry verwelkomt bezoeken en technische uitwisselingen van partners uit de hele industrie.

Veelgestelde vragen

Vraag 1: Wat veroorzaakt voortijdige slijtage van een rotor met enkele schroef?

Voortijdige slijtage wordt doorgaans veroorzaakt door een combinatie van hoge bedrijfstemperaturen, mechanische wrijving tegen de cilinder of stator, onzuiverheden in het verwerkte materiaal en een geometrie of coating die niet overeenkomt met de specifieke taak.

Vraag 2: Hoe weet ik of een rotor met enkele schroef vervangen moet worden?

Veel voorkomende indicatoren zijn onder meer een verminderde stroomopbrengst, meer geluid of trillingen tijdens het gebruik, inconsistente drukmetingen en zichtbare putjes of groeven in het oppervlak tijdens routine-inspecties.

Vraag 3: Kan hetzelfde rotorontwerp worden gebruikt voor voedsel- en rioolwatertoepassingen?

Over het algemeen niet zonder aanpassing; een rotor voor een voedselschroefpomp vereist materialen en afwerkingen van voedingskwaliteit, terwijl een rotor voor een riool- of slibpomp doorgaans wordt gespecificeerd met verschillende coatings en geometrie die geschikt zijn voor schurende vaste stoffen.

Vraag 4: Hoe vaak moet een enkele schroefrotor worden geïnspecteerd?

De inspectiefrequentie hangt af van de ernst van de werkzaamheden, maar routinematige visuele en dimensionale controles tijdens geplande onderhoudsintervallen worden aanbevolen om slijtagetrends op te sporen voordat deze de uitvoerkwaliteit beïnvloeden.

Vraag 5: Zijn reserveonderdelen voor pompen met enkele schroef uitwisselbaar tussen merken?

De dimensionele compatibiliteit verschilt per fabrikant, dus reserveonderdelen voor excentrische pompen, inclusief rotors en stators, moeten worden afgestemd op de originele pompspecificatie of worden bevestigd met de leverancier voordat ze worden besteld.
